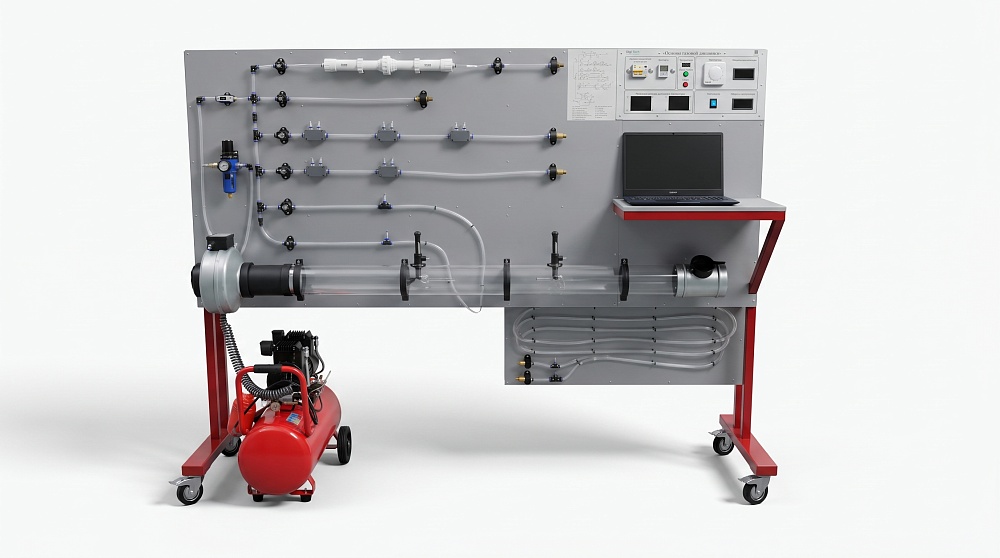

Лабораторный стенд "Основы газовой динамики"

Лабораторный стенд выполнен в виде напольной конструкции. Стенд включает компрессор с ресивером, воздуходувку низкого давления, ресивер для исследования истечения сжатого воздуха, специальный участок профильного трубопровода для иллюстрации уравнения Бернулли, систему подключения датчиков для измерения скорости потока в различных точках, трубопроводы различного диаметра для исследования потерь энергии, элементы промышленной арматуры, а также систему приборов для измерения давления, температуры и расхода.

• Изучение приборов и методов определения давления.
• Изучение метода определения расхода воздуха по изменению давления в отсеченном объеме
• Изучение метода определения расхода воздуха с использованием расходомера и по падению давления в ресивере.
• Исследование эпюр распределения скоростей при течении воздуха по трубопроводу круглого сечения с помощью трубки Пито.
• Изучение способа определения расхода с использованием трубки Пито.
• Исследование характеристик трубопровода: определение потерь напора по длине, коэффициентов сопротивления и трения.
• Исследование потерь напора на местном сопротивлении – регулируемой задвижке. Определение коэффициента сопротивления и расхода.
• Исследование потерь напора на местном сопротивлении – диафрагме. Определение коэффициента сопротивления и расхода.
• Исследование потерь напора на местном сопротивлении – резком расширении. Определение коэффициента сопротивления.
• Изучение закона сохранения энергии при течении воздуха по трубопроводу переменного сечения.
• Исследование истечения воздуха из ресивера: докритический и критический режимы течения.
• Исследование характеристик вентилятора (воздуходувки).
• Исследование характеристик компрессора.

• Лабораторный стенд.
• Руководство по эксплуатации.
• Паспорт.
