Лабораторный стенд

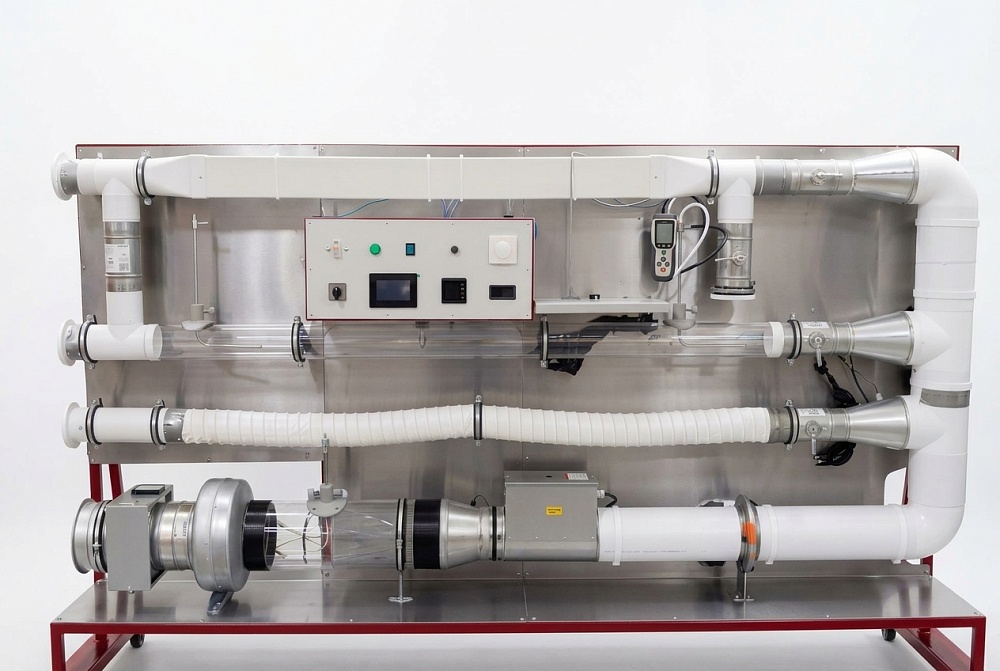

Лабораторный стенд "Испытание систем кондиционирования и вентиляции"
Цена по запросу
Краткое описание
Стенд представляет собой учебно-исследовательский комплекс для изучения принципов работы, аэродинамических характеристик и режимов управления системами вентиляции и воздушного отопления.
Выполняемые лабораторные работы
- Регулировка производительности вентилятора в широком диапазоне частот вращения.
- Измерение статического, динамического и полного давления в различных сечениях воздуховода.
- Построение эпюр распределения скоростей по сечению трубопровода.
- Определение расхода воздуха методом переменного перепада давления.
- Снятие аэродинамических характеристик вентилятора.
- Исследование потерь напора по длине и местных сопротивлений для трубопроводов разных типов.
- Оценка коэффициентов сопротивления регулирующей заслонки, тройника и диффузора.
- Моделирование последовательного и параллельного соединения участков сети.
- Тестирование фильтрующего элемента с определением его гидравлического сопротивления.
- Дискретное и плавное управление мощностью нагревателя с контролем температуры на выходе.
- Определение предельной тепловой производительности калорифера в зависимости от расхода воздуха.
Комплектация
- Лабораторный стенд.
- Руководство по эксплуатации.
- Паспорт.
-
